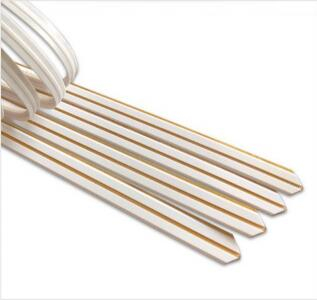

سلسلة Matrix PVC تجعد

اللوحة القائمة على PVC

مرونة المنتج ， سهلة الإصلاح

عادة ما تستخدم في مربى الورق والمسافة البادئة لقطار الموت

المسافة البادئة لقطار القالب حوالي 30000 ~ 40000 مرة

المواصفات الأكثر اكتمالا-الاستقرار الجيد-مصفوفة تجعد فعالة من حيث التكلفة



نطاق التطبيق

مصفوفة التجعيد هذه مناسبة لمنتجات اللوح القصيرة والمتوسطة مثل مربى الورق ， صندوق التعبئة المموجة وما إلى ذلك.

اساسي

متاح لقناة 0.6 ~ 6MM

كل طول أجهزة الكمبيوتر هو 70 سم ， معبأة في 50pcs/صندوق

قاعدة 13 مم



قبالة المركز

تمكين اثنين من التجاعيد قريبة جدا من بعضها البعض



فائقة النارو

متاح لقناة 0.6 ~ 6MM

كل طول أجهزة الكمبيوتر هو 70 سم ， معبأة في 50pcs/صندوق

قاعدة 9mm



تجعد مزدوج

بالنسبة للوظيفة التي تتطلب اثنين من التجاعيد قريبة من بعضها البعض - يناسب تحديد المواقع الخاصة كلا من القواعد التجعيد.

------------------------------------------------- ------------------------------------------------- -------------------------

هيكل مصفوفة التجعد

أ.  لوحة قاعدة المصفوفة تجعد

ب.  افتح ورقة شريط لاصق واقية

ج.  فيلم أسفل قوي

د.  تجعد المصفوفة الشريط

أ.  تجعد سماكة المصفوفة

ب.  تجعد مصفوفة الأخدود

تعليم مصفوفة التجعيد

1.  أولاً قم بقياس طول قاعدة التجعيد لصنع الصعود.

2.  قطع مصفوفة التجعد وفقا لطول القياس ， وقطع الطرفين بشكل طبيعي إلى زاوية حادة 90 درجة.

3.  إصلاح الفتحة المرنة لشريط تحديد المواقع لمصفوفة التجعيد إلى قواعد التجعيد.

4. بعد أن تم تثبيت مصفوفة التجعيد جميعها تمزق الشريط اللاصق الواقي السفلي.

5.  سيتم تثبيت آلة قطع الموت لبدء آلة قطع الموت بمجرد أن تقع مصفوفة التجعيد على لوحة الموت السفلية.

6. تخطي قطاع تحديد المواقع المصفوفة التجزئة ， تجعد المصفوفة المسافة البادئة يموت تحديد المواقع.

كيفية اختيار نمط مصفوفة التجعد الصحيح？

في عملية قطع القالب-يجب أن تختار الأنواع المختلفة من الورق مواصفات مختلفة لمصفوفة التجعيد ， أي مربى الورق والورق المقوى المموج لهما طرق اختيار مختلفة.

جدول المقارنة لاختيار مربى الورق

غرام الورق	سمك الورق	ارتفاع قاعدة تجعد الصلب	نمط مصفوفة التجعيد المختار 0.71mm سماكة القاعدة	نمط مصفوفة التجعيد المختار 1.05mm سماكة القاعدة
150.00	0.21	23.60	0.2*0.8	-
200.00	0.28	23.50	0.3*1.0	-
230.00	0.32	23.50	0.3*1.2	-
250.00	0.35	23.50	0.3*1.3	-
300.00	0.42	23.40	0.4*1.3	-
350.00	0.50	23.30	0.5*1.5	-
400.00	0.56	23.30	0.5*1.6	-
450.00	0.63	23.20	0.5*1.6	-
500.00	0.70	23.10	0.6*1.7	0.6*1.9
500.00	0.70	23.10	0.7*1.7	0.7*2.1
550.00	0.77	23.00	0.8*1.9	0.8*2.3

أ = سماكة المصفوفة تجعد

ب = عرض أخدود مصفوفة التجعيد

ج = سمك مربى الورق

د = سماكة القاعدة تجعد

E = سمك الورق المقوى المموج المفلح

a = c b = (c × 2)+d

أولاً ， قم بقياس سمك المربى الورقي باستخدام الفرجار. يجب أن يكون سمك قاعدة التجعيد المختارة لقطار الموت أكبر من أو يساوي سماكة الورق ， وعمق أخدود مصفوفة التجعيد يساوي سمك الورقة.

في ممارسة الإنتاج - يمكن اختيار عرض أخدود مصفوفة التجعيد وفقًا للصيغة التالية ：

*تجعد مصفوفة الأخدود عرض = سمك مربى الورق × 1.5+سماكة القاعدة تجعد.

كيفية اختيار نمط مصفوفة التجعد الصحيح？

جدول المقارنة لاختيار الورق المقوى المموج

الورق المقوى المموج	سماكة الورق المقوى المموجة	ارتفاع قاعدة التجعيد	نمط مصفوفة التجعيد المختار 1.05mm سماكة القاعدة	نمط مصفوفة التجعيد المختار 1.42mm سماكة القاعدة
ه حفرة	0.65	23.10	0.7*2.3	-
ه حفرة	0.75	23.00	0.8*2.5	-
ب حفرة	0.85	22.90	0.8*2.7	0.8-3.2
ب حفرة	0.95	22.80	1.0-3.0	1.0*3.5
ج حفرة	1.05	22.70	1.0*3.2	1.0*3.5
ج حفرة	1.15	22.60	-	1.0*4.0

أ = سماكة المصفوفة تجعد

ب = عرض أخدود مصفوفة التجعيد

ج = سمك الورق المقوى المموج

د = سماكة القاعدة تجعد

E = سمك الورق المقوى المموج المفلح

a = c b = （c × 2）+d

أولاً ， قم بقياس سمك الورق المقوى المموج المفلطح مع الفرس. يجب أن يكون عمق أخدود مصفوفة التجعد （سماكة مصفوفة التجعيد） مساوية لسمك الورق المقوى المموج المفلط.

في ممارسة الإنتاج - يمكن اختيار عرض أخدود مصفوفة التجعيد وفقًا للصيغة التالية ：

*تجعد مصفوفة الأخدود = سماكة قاعدة من الورق المقوى المموج × 2+سماكة قاعدة التجعد.
