QF-1080B
UPG
توافر الحالة: | |
---|---|
الكمية: | |

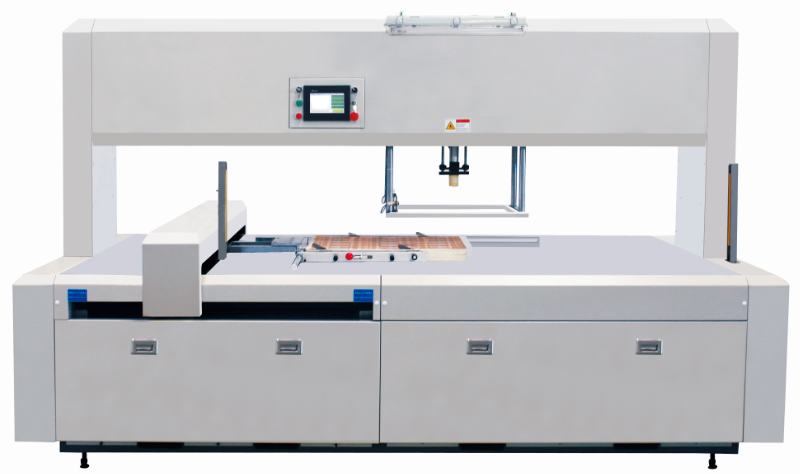

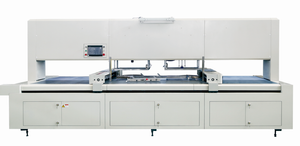

يتم استخدام هذا الجهاز لقيامه بالكرتون والبلاستيك والجلود النهائية التي تتم معالجتها بواسطة آلة قطع الموت. مع بنية مضغوطة وضغط ودقة عالية ، من السهل على التشغيل بجودة موثوقة لخفض شدة العمل وتكلفة العمالة. هذه الآلة مناسبة للطباعة والتعبئة والتغليف والصناعة البلاستيكية وسرعة عالية.
هيكل مضغوط ، مصنّع جيد ، الضغط العالي والدقة ، التشغيل السهل والآمن.
مادة عالية الجودة ملحومة كل في واحدة مع قوة عالية.
غطاء مغلق لتحسين سلامة العملية.
تتحرك المنتجات المناسبة برأس تجريد مستقر ، وتتحرك المنتجات مع محورين ، ويتم التحكم في منطقة العمل بواسطة PLC ومحدد الموضع.
محرك سيرفو عالي الطاقة لا يحافظ على الحاجة ، يتم تشغيل الحركة بواسطة برغي الكرة ودليل خط مستقيم.
جميع تقنية الاتجاه ، الجهاز الكهروضوئي ، تضمن دقة القياس ، تصميم الختم لمنع الغبار.
الموظفون في عمليات الإنتاج ، والموظفين ، رئيس تجريد ، ليس على اتصال مباشر مع موقع العمل ، لا خطر على الأمان.
يتم ترتيب ارتفاع التشغيل بشكل معقول وسهل الاستخدام.
يتم استخدام هذا الجهاز لقيامه بالكرتون والبلاستيك والجلود النهائية التي تتم معالجتها بواسطة آلة قطع الموت. مع بنية مضغوطة وضغط ودقة عالية ، من السهل على التشغيل بجودة موثوقة لخفض شدة العمل وتكلفة العمالة. هذه الآلة مناسبة للطباعة والتعبئة والتغليف والصناعة البلاستيكية وسرعة عالية.
هيكل مضغوط ، مصنّع جيد ، الضغط العالي والدقة ، التشغيل السهل والآمن.
مادة عالية الجودة ملحومة كل في واحدة مع قوة عالية.
غطاء مغلق لتحسين سلامة العملية.
تتحرك المنتجات المناسبة برأس تجريد مستقر ، وتتحرك المنتجات مع محورين ، ويتم التحكم في منطقة العمل بواسطة PLC ومحدد الموضع.
محرك سيرفو عالي الطاقة لا يحافظ على الحاجة ، يتم تشغيل الحركة بواسطة برغي الكرة ودليل خط مستقيم.
جميع تقنية الاتجاه ، الجهاز الكهروضوئي ، تضمن دقة القياس ، تصميم الختم لمنع الغبار.
الموظفون في عمليات الإنتاج ، والموظفين ، رئيس تجريد ، ليس على اتصال مباشر مع موقع العمل ، لا خطر على الأمان.
يتم ترتيب ارتفاع التشغيل بشكل معقول وسهل الاستخدام.
نموذج | QF-1080B |
الضغط الهيدروليكي | الأعلى. الضغط 4000 كجم |
سرعة | سرعة الطمس 500-1500 مرة/ساعة |
دقة | تحديد المواقع: 0.05 مم |
التكرار: 0.02 مم | |
الأعلى. حجم الطمس | 520 × 380mm |
دقيقة. حجم الطمس | 30 × 30mm |
الأعلى. سماكة الطمس | ورقة 120G-1800G |
سمك 60 مم -20 مم (50-200 ورقة) | |
نظام تشغيل | PLC تسيطر عليها |
الأعلى. حجم الورق | 1080 × 780mm |
دقيقة. حجم الورق | 100 × 100mm |
طاقة الآلة | 3.2kw |
حجم الآلة | 3200 × 1900 × 2100 مم (L × W × H) |
نموذج | QF-1080B |
الضغط الهيدروليكي | الأعلى. الضغط 4000 كجم |
سرعة | سرعة الطمس 500-1500 مرة/ساعة |
دقة | تحديد المواقع: 0.05 مم |
التكرار: 0.02 مم | |
الأعلى. حجم الطمس | 520 × 380mm |
دقيقة. حجم الطمس | 30 × 30mm |
الأعلى. سماكة الطمس | ورقة 120G-1800G |
سمك 60 مم -20 مم (50-200 ورقة) | |
نظام تشغيل | PLC تسيطر عليها |
الأعلى. حجم الورق | 1080 × 780mm |
دقيقة. حجم الورق | 100 × 100mm |
طاقة الآلة | 3.2kw |
حجم الآلة | 3200 × 1900 × 2100 مم (L × W × H) |
Eالأجزاء الهوائية
رقم. | القطع | ماركة |
1 | 400VA عزل المحول | أدوات آلة بكين |
2 | مرشح الموجة | قليل |
3 | قاطع دائرة | ls |
4 | مفتاح الهواء التلقائي | ls |
5 | موصل | شنايدر |
6 | التتابع الزائد الحراري | شنايدر |
7 | تناوب | IDEC |
8 | PLC | دلتا |
9 | HMI | دلتا |
10 | DC امدادات الطاقة | أومرون |
11 | سائق المؤازرة | Zctq |
12 | أجهزة السيارات | Zctq |
13 | مفتاح النهج | أومرون |
14 | مفتاح السفر | gdee |
15 | مفتاح كهروضوئي | gdee |
16 | تغيير التبديل | شنايدر |
آخر القطع
رقم. | القطع | ماركة |
1 | محمل كرة أخدود عميق | C & u |
2 | تحمل الخطية | HL |
3 | اسطوانة | SNS |
4 | Oilless تزييت تحمل | TJ |
5 | محطة هيدروليكية | Oiltec |
6 | اسطوانة هيدروليكية | SMC |
7 | المسمار الرئيسي | TBI |
8 | كروس السكك الحديدية | ستاف |
9 | أنبوب ثلاثي الاتجاه | إيسون |
10 | صمام الملف اللولبي | إيسون |
الأدوات وقطع الغيار
اسم | كمية | وحدة | تحديد |
كتلة الضغط | 6 | قطعة | 02.29 (300*40*20) |
كتلة الضغط | 2 | قطعة | 01.31 (200*40*20) |
أسفل الضرب | 2 | قطعة | 11.44 (660*50*20) |
أسفل الضرب | 2 | قطعة | 11.43 (520*50*20) |
اضغط على إطار الورق | 1 | قطعة | 11.33 (تثبيت الجهاز) |
صندوق الأدوات | 1 | قطعة | |
المسمار الستة الداخلية الستة | 10 | تعيين | M10-40 معيار |
سداسي رأس بروم | 10 | تعيين | M10-50 معيار |
المسمار الداخلي الستة زاوية | 10 | تعيين | M10-40 معيار |
مفك براغي | 2 | قطعة | + - كل واحد |
مفتاح براغي قابل للتعديل | 1 | قطعة | 300 |
المفتوح المفتوح | 16 ~ 18 | قطعة | 1 |
كتلة نايلون الاسطوانة | 1 | قطعة | (02.57) المعيار |
كشتبان | 150 | قطعة | (01.16) المعيار |
وسادة مطاطية | 200 | قطعة | (01.17) المعيار |
المسدس الداخلي مفتاح سداسي | 1 | تعيين | اساسي |
غلاية النفط | 1 | قطعة | |
تعليمات | 1 | قطعة | |
المسطرة الحديدية | 1 | قطعة | 500 |
سجادة أرضية | 8 | قطعة |
Eالأجزاء الهوائية
رقم. | القطع | ماركة |
1 | 400VA عزل المحول | أدوات آلة بكين |
2 | مرشح الموجة | قليل |
3 | قاطع دائرة | ls |
4 | مفتاح الهواء التلقائي | ls |
5 | موصل | شنايدر |
6 | التتابع الزائد الحراري | شنايدر |
7 | تناوب | IDEC |
8 | PLC | دلتا |
9 | HMI | دلتا |
10 | DC امدادات الطاقة | أومرون |
11 | سائق المؤازرة | Zctq |
12 | أجهزة السيارات | Zctq |
13 | مفتاح النهج | أومرون |
14 | مفتاح السفر | gdee |
15 | مفتاح كهروضوئي | gdee |
16 | تغيير التبديل | شنايدر |
آخر القطع
رقم. | القطع | ماركة |
1 | محمل كرة أخدود عميق | C & u |
2 | تحمل الخطية | HL |
3 | اسطوانة | SNS |
4 | Oilless تزييت تحمل | TJ |
5 | محطة هيدروليكية | Oiltec |
6 | اسطوانة هيدروليكية | SMC |
7 | المسمار الرئيسي | TBI |
8 | كروس السكك الحديدية | ستاف |
9 | أنبوب ثلاثي الاتجاه | إيسون |
10 | صمام الملف اللولبي | إيسون |
الأدوات وقطع الغيار
اسم | كمية | وحدة | تحديد |
كتلة الضغط | 6 | قطعة | 02.29 (300*40*20) |
كتلة الضغط | 2 | قطعة | 01.31 (200*40*20) |
أسفل الضرب | 2 | قطعة | 11.44 (660*50*20) |
أسفل الضرب | 2 | قطعة | 11.43 (520*50*20) |
اضغط على إطار الورق | 1 | قطعة | 11.33 (تثبيت الجهاز) |
صندوق الأدوات | 1 | قطعة | |
المسمار الستة الداخلية الستة | 10 | تعيين | M10-40 معيار |
سداسي رأس بروم | 10 | تعيين | M10-50 معيار |
المسمار الداخلي الستة زاوية | 10 | تعيين | M10-40 معيار |
مفك براغي | 2 | قطعة | + - كل واحد |
مفتاح براغي قابل للتعديل | 1 | قطعة | 300 |
المفتوح المفتوح | 16 ~ 18 | قطعة | 1 |
كتلة نايلون الاسطوانة | 1 | قطعة | (02.57) المعيار |
كشتبان | 150 | قطعة | (01.16) المعيار |
وسادة مطاطية | 200 | قطعة | (01.17) المعيار |
المسدس الداخلي مفتاح سداسي | 1 | تعيين | اساسي |
غلاية النفط | 1 | قطعة | |
تعليمات | 1 | قطعة | |
المسطرة الحديدية | 1 | قطعة | 500 |
سجادة أرضية | 8 | قطعة |
