النقطة الأساسية
أ) إنه أول منتج في الصين يوفر معدات متخصصة لبطاقة التشغيل المطبوعة العملية أو البطاقة الأخرى ، والسرعة هي 1600 ورقة/ساعة (3200 درجة/ساعة).
ب) يضمن نظام قطع الضغط الخاص للضغط الدقة العالية (± 0.15 مم)
ج) جمع بنية جديدة ، ونقل المتقشرة ، والتحكم في نظام المؤازرة لضمان عدم اضطراب البطاقات بين كل سطح وكل بطاقات
د) ركن اللكم في نفس الوقت ، حافة النفايات فقط ضمن 0.75 ملم
بنية
التغذية: خاصة متطورة للمربى ، تهب الهواء من كل من الطريق الأمامي والجانبي ، تضمن تغذية الورقة واحدة تلو الأخرى دون تشغيل Doubleton و Easy.
السحب الجانبي: الفرق من الآخرين ، تصل الأوراق إلى الجانب مباشرة عند التغذية وإكمال توجيهي على شبكة الإنترنت تلقائيًا ، وتأكد من الدقة في جزء القطع التالي.
باستخدام بنية التزحلق الخاصة مع طريقة توصيل النقطة بحيث يمكن تحقيق دقة الانزلاق ± 0.15 مم
البطاقات التي يتم نقلها بواسطة هيكل جديد ، وجمع البطاقة عن طريق مقاييس السمك الفريدة وجزء تسليم المؤازرة ضمان تسلسل البطاقات دون فقدانها. يتم نقلها بشكل مستدير إلى نظام القطع الزاوية.
يسيطر عليه نظام PLC ، والذي يضمن قطع يموت تلقائيًا للبطاقات المفردة أو المزدوجة
يضمن Jogger على الجوانب المزدوجة الدقة العالية التي تجعل حافة النفايات يتم قطعها فقط في حدود 0.75 ملم فقط
تبني مضخة زيت العلامة التجارية Simens وجميع المكونات الهيدروليكية يتم توفيرها من قبل العلامة التجارية الشهيرة Huade
يتم توفير جميع المكونات الهوائية بواسطة SMC من اليابان ، والتي تضمن تشغيل الماكينة بشكل ثابت ، وموثوق وكذلك بأمان بسرعة عالية
يمكن أن تجمع حافة النفايات من قبل المشجعين ، وتضمن مواقع واضحة
النقطة الأساسية
أ) إنه أول منتج في الصين يوفر معدات متخصصة لبطاقة التشغيل المطبوعة العملية أو البطاقة الأخرى ، والسرعة هي 1600 ورقة/ساعة (3200 درجة/ساعة).
ب) يضمن نظام قطع الضغط الخاص للضغط الدقة العالية (± 0.15 مم)
ج) جمع بنية جديدة ، ونقل المتقشرة ، والتحكم في نظام المؤازرة لضمان عدم اضطراب البطاقات بين كل سطح وكل بطاقات
د) ركن اللكم في نفس الوقت ، حافة النفايات فقط ضمن 0.75 ملم
بنية
التغذية: خاصة متطورة للمربى ، تهب الهواء من كل من الطريق الأمامي والجانبي ، تضمن تغذية الورقة واحدة تلو الأخرى دون تشغيل Doubleton و Easy.
السحب الجانبي: الفرق من الآخرين ، تصل الأوراق إلى الجانب مباشرة عند التغذية وإكمال توجيهي على شبكة الإنترنت تلقائيًا ، وتأكد من الدقة في جزء القطع التالي.
باستخدام بنية التزحلق الخاصة مع طريقة توصيل النقطة بحيث يمكن تحقيق دقة الانزلاق ± 0.15 مم
البطاقات التي يتم نقلها بواسطة هيكل جديد ، وجمع البطاقة عن طريق مقاييس السمك الفريدة وجزء تسليم المؤازرة ضمان تسلسل البطاقات دون فقدانها. يتم نقلها بشكل مستدير إلى نظام القطع الزاوية.
يسيطر عليه نظام PLC ، والذي يضمن قطع يموت تلقائيًا للبطاقات المفردة أو المزدوجة
يضمن Jogger على الجوانب المزدوجة الدقة العالية التي تجعل حافة النفايات يتم قطعها فقط في حدود 0.75 ملم فقط
تبني مضخة زيت العلامة التجارية Simens وجميع المكونات الهيدروليكية يتم توفيرها من قبل العلامة التجارية الشهيرة Huade
يتم توفير جميع المكونات الهوائية بواسطة SMC من اليابان ، والتي تضمن تشغيل الماكينة بشكل ثابت ، وموثوق وكذلك بأمان بسرعة عالية
يمكن أن تجمع حافة النفايات من قبل المشجعين ، وتضمن مواقع واضحة
1. كفاءة عالية
• يمكن أن تصل السرعة إلى 1600 ورقة/ساعة.
• جمع وتسليم المؤازرة ضمان تسلسل البطاقات دون عداد المفقودين. ثم البطاقات التي يتم نقلها بالتسلسل لتكون ملكية الزاوية
2. استقرار عالية
• جميع الأجزاء الفولاذية الرئيسية مثل جدران الماكينة والكاميرات وما إلى ذلك تستخدم الصلب عالي الجودة ومعالجتها بواسطة مخرطة CNC
• أجزاء تشغيل عالية السرعة مثل الأعمدة ، يتم تصنيع الأسطوانات من خلال توازن فولاذ عالي الجودة واختبار توازن ديناميكي للتأكد من الاستقرار عند الركض بسرعة عالية.
• المحركات والأحزمة والسلاسل وما إلى ذلك هي العلامة التجارية المعروفة في المحلية والخارج. المحامل هي في الغالب من مجموعة C&U مع محامل رئيسية من NSK
• الأجزاء الهوائية من SMC-Japan
• الأجزاء الكهربائية هي Omron و Schneider و Idec و Delta وما إلى ذلك
• نظام المؤازرة من Yaskawa-Japan
• الأجزاء الهيدروليكية من SMC و Huade
3. دقة عالية
• يوفر نظام تصحيح تحديد المواقع الفريد تصحيحًا أكبر رنًا وسهل التعديل.
4. أتمتة درجة عالية
• لا يمكن استخدام هذا الجهاز فقط في فتحات البطاقات وترتيبها ، بل يمكن أيضًا توصيلها بآلة فحص الكهروضوئية لدينا وآلة التغليف لتشكيل خط إنتاج. يمكن لهذا الخط أن يدرك القطع ، واللكم الزاوية ، والتفتيش واللف في سطر واحد - توفير الكثير من الموظفين وزيادة كفاءة العمل.
5. عملية آمنة وسهلة
• سيعرض التحكم في PLC مع واجهة Man-Machine حالة العملية ، عطل ومتطلبات التشخيص والتشخيص. يتم عرض جميع الإعدادات في الشاشة وتغييرها بواسطة زر الوظيفة وفقًا للتعليمات الواردة في واجهة الرجل والآلة
• تم تجهيز العديد من أجهزة الاستشعار والجهاز الآمن بالآلة للتأكد من أن الجهاز يعمل بشكل جيد وسلامة. سيتم عرض جميع الأعطال في الشاشة لسهولة التخلص من المشاكل.
مخطط
1. كفاءة عالية
• يمكن أن تصل السرعة إلى 1600 ورقة/ساعة.
• جمع وتسليم المؤازرة ضمان تسلسل البطاقات دون عداد المفقودين. ثم البطاقات التي يتم نقلها بالتسلسل لتكون ملكية الزاوية
2. استقرار عالية
• جميع الأجزاء الفولاذية الرئيسية مثل جدران الماكينة والكاميرات وما إلى ذلك تستخدم الصلب عالي الجودة ومعالجتها بواسطة مخرطة CNC
• أجزاء تشغيل عالية السرعة مثل الأعمدة ، يتم تصنيع الأسطوانات من خلال توازن فولاذ عالي الجودة واختبار توازن ديناميكي للتأكد من الاستقرار عند الركض بسرعة عالية.
• المحركات والأحزمة والسلاسل وما إلى ذلك هي العلامة التجارية المعروفة في المحلية والخارج. المحامل هي في الغالب من مجموعة C&U مع محامل رئيسية من NSK
• الأجزاء الهوائية من SMC-Japan
• الأجزاء الكهربائية هي Omron و Schneider و Idec و Delta وما إلى ذلك
• نظام المؤازرة من Yaskawa-Japan
• الأجزاء الهيدروليكية من SMC و Huade
3. دقة عالية
• يوفر نظام تصحيح تحديد المواقع الفريد تصحيحًا أكبر رنًا وسهل التعديل.
4. أتمتة درجة عالية
• لا يمكن استخدام هذا الجهاز فقط في فتحات البطاقات وترتيبها ، بل يمكن أيضًا توصيلها بآلة فحص الكهروضوئية لدينا وآلة التغليف لتشكيل خط إنتاج. يمكن لهذا الخط أن يدرك القطع ، واللكم الزاوية ، والتفتيش واللف في سطر واحد - توفير الكثير من الموظفين وزيادة كفاءة العمل.
5. عملية آمنة وسهلة
• سيعرض التحكم في PLC مع واجهة Man-Machine حالة العملية ، عطل ومتطلبات التشخيص والتشخيص. يتم عرض جميع الإعدادات في الشاشة وتغييرها بواسطة زر الوظيفة وفقًا للتعليمات الواردة في واجهة الرجل والآلة
• تم تجهيز العديد من أجهزة الاستشعار والجهاز الآمن بالآلة للتأكد من أن الجهاز يعمل بشكل جيد وسلامة. سيتم عرض جميع الأعطال في الشاشة لسهولة التخلص من المشاكل.
مخطط
الأعلى. حجم ورقة | 1020 × 840mm | الأعلى. سرعة | 1600sheets/ساعة |
دقيقة. حجم ورقة | 550 × 400 مم | القوة الكلية | 9kw |
الوزن الصافي | 7.8T | سمك ورقة | 180 ~ 500 GSM |
بحجم Max.Card بعد الزلاجات | 150*120mm | min.card حجم بعد الزلاجات | 80*50mm |
بحجم Max.Card | 148*118mm | min.card حجم | 78*48mm |
مزود الطاقة | 3p 380V AC 50Hz | البعد | 4400 × 4380 × 1850mm |
الأعلى. حجم ورقة | 1020 × 840mm | الأعلى. سرعة | 1600sheets/ساعة |
دقيقة. حجم ورقة | 550 × 400 مم | القوة الكلية | 9kw |
الوزن الصافي | 7.8T | سمك ورقة | 180 ~ 500 GSM |
بحجم Max.Card بعد الزلاجات | 150*120mm | min.card حجم بعد الزلاجات | 80*50mm |
بحجم Max.Card | 148*118mm | min.card حجم | 78*48mm |
مزود الطاقة | 3p 380V AC 50Hz | البعد | 4400 × 4380 × 1850mm |
القطع | رقم | القطع | رقم |
التغذية | 1 مجموعة | مضيف | 1 مجموعة |
مجموعة راقية | 1 مجموعة | قاطع الزاوية الراقية | 1 مجموعة |
دواسة القدم | 5 قطع | PVC أنبوب | 2 قطعة |
الدليل المنحني | 2 قطعة | مفتاح البراغي | 1 قطعة |
سكين مستدير | 3 قطع | سكين نقطة | 3 قطع |
سجادة أرضية | 30 قطعة | ربط لوحة | 1 قطعة |
φ6 شريط البولي يوريثان | 10 ميت | φ12 أنبوب الهواء | 12meters |
L حامل | 4 قطع | Z حامل | 4 قطع |
تعليمات | 1 |
Attachment
القطع | رقم | القطع | رقم |
صندوق الأدوات | 1 قطعة | مفتاح سداسي داخلي | 1 مجموعة |
وجع قابل للتعديل 300 | 1 قطعة | وجع قابل للتعديل 150 | 1 قطعة |
مفك البراغي | 1 قطعة | - مفك براغي | 1 قطعة |
مقياس المحسس | 1 قطعة | مطرقة الرأس المستديرة | 1 قطعة |
كماشة | 1 قطعة | بندقية الزيت | 1 قطعة |
السكين | 1 قطعة | مقص | 1 قطعة |
T-Wrench 3mm | 1 قطعة | T-Wrench 4mm | 1 قطعة |
T-Wrench 6mm | 1 قطعة | إطالة T-Wrench 3mm | 1 قطعة |
إطالة T-Wrench 4mm | 1 قطعة |
تفاصيل أجزاء الاستعانة بمصادر خارجية
القطع | ماركة | القطع | ماركة |
السيارات والعتاد | Cpg | منقي | SMC |
أجهزة السيارات | ياسكاوا | صمام تخفيف الضغط | SMC |
مروحة ضوضاء منخفضة | Yutao | صمام الملف اللولبي | SMC |
مضخة | تونجيو | اسطوانة | SMC |
مضخة الريح | Tieniu | صمام الإغاثة | هود الهيدروليكي |
مقياس فراغ | BLD | قاطع دائرة | شنايدر |
يو بي إس | يعني جيدا | موصل | شنايدر |

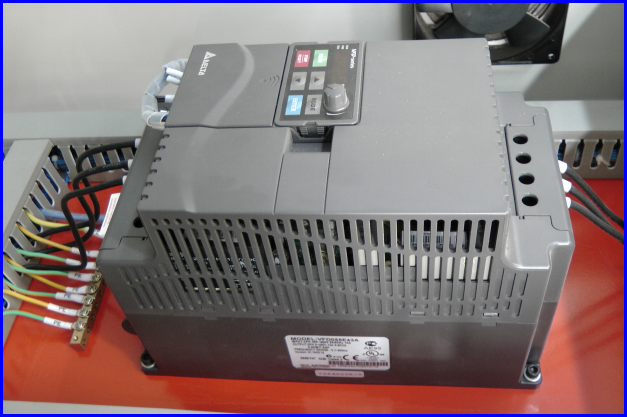

حاكم سرعة التردد المتغير | دلتا | التتابع الحراري | شنايدر |
سائق | ياسكاوا | PLC | أومرون |
زر | شنايدر | تناوب | IDEC |
HMI | دلتا | تحويلة تقريبية | أومرون |
الألياف البصرية | أومرون | مفتاح الشق | أومرون |
القطع | رقم | القطع | رقم |
التغذية | 1 مجموعة | مضيف | 1 مجموعة |
مجموعة راقية | 1 مجموعة | قاطع الزاوية الراقية | 1 مجموعة |
دواسة القدم | 5 قطع | PVC أنبوب | 2 قطعة |
الدليل المنحني | 2 قطعة | مفتاح البراغي | 1 قطعة |
سكين مستدير | 3 قطع | سكين نقطة | 3 قطع |
سجادة أرضية | 30 قطعة | ربط لوحة | 1 قطعة |
φ6 شريط البولي يوريثان | 10 ميت | φ12 أنبوب الهواء | 12meters |
L حامل | 4 قطع | Z حامل | 4 قطع |
تعليمات | 1 |
Attachment
القطع | رقم | القطع | رقم |
صندوق الأدوات | 1 قطعة | مفتاح سداسي داخلي | 1 مجموعة |
وجع قابل للتعديل 300 | 1 قطعة | وجع قابل للتعديل 150 | 1 قطعة |
مفك البراغي | 1 قطعة | - مفك براغي | 1 قطعة |
مقياس المحسس | 1 قطعة | مطرقة الرأس المستديرة | 1 قطعة |
كماشة | 1 قطعة | بندقية الزيت | 1 قطعة |
السكين | 1 قطعة | مقص | 1 قطعة |
T-Wrench 3mm | 1 قطعة | T-Wrench 4mm | 1 قطعة |
T-Wrench 6mm | 1 قطعة | إطالة T-Wrench 3mm | 1 قطعة |
إطالة T-Wrench 4mm | 1 قطعة |
تفاصيل أجزاء الاستعانة بمصادر خارجية
القطع | ماركة | القطع | ماركة |
السيارات والعتاد | Cpg | منقي | SMC |
أجهزة السيارات | ياسكاوا | صمام تخفيف الضغط | SMC |
مروحة ضوضاء منخفضة | Yutao | صمام الملف اللولبي | SMC |
مضخة | تونجيو | اسطوانة | SMC |
مضخة الريح | Tieniu | صمام الإغاثة | هود الهيدروليكي |
مقياس فراغ | BLD | قاطع دائرة | شنايدر |
يو بي إس | يعني جيدا | موصل | شنايدر |
حاكم سرعة التردد المتغير | دلتا | التتابع الحراري | شنايدر |
سائق | ياسكاوا | PLC | أومرون |
زر | شنايدر | تناوب | IDEC |
HMI | دلتا | تحويلة تقريبية | أومرون |
الألياف البصرية | أومرون | مفتاح الشق | أومرون |
