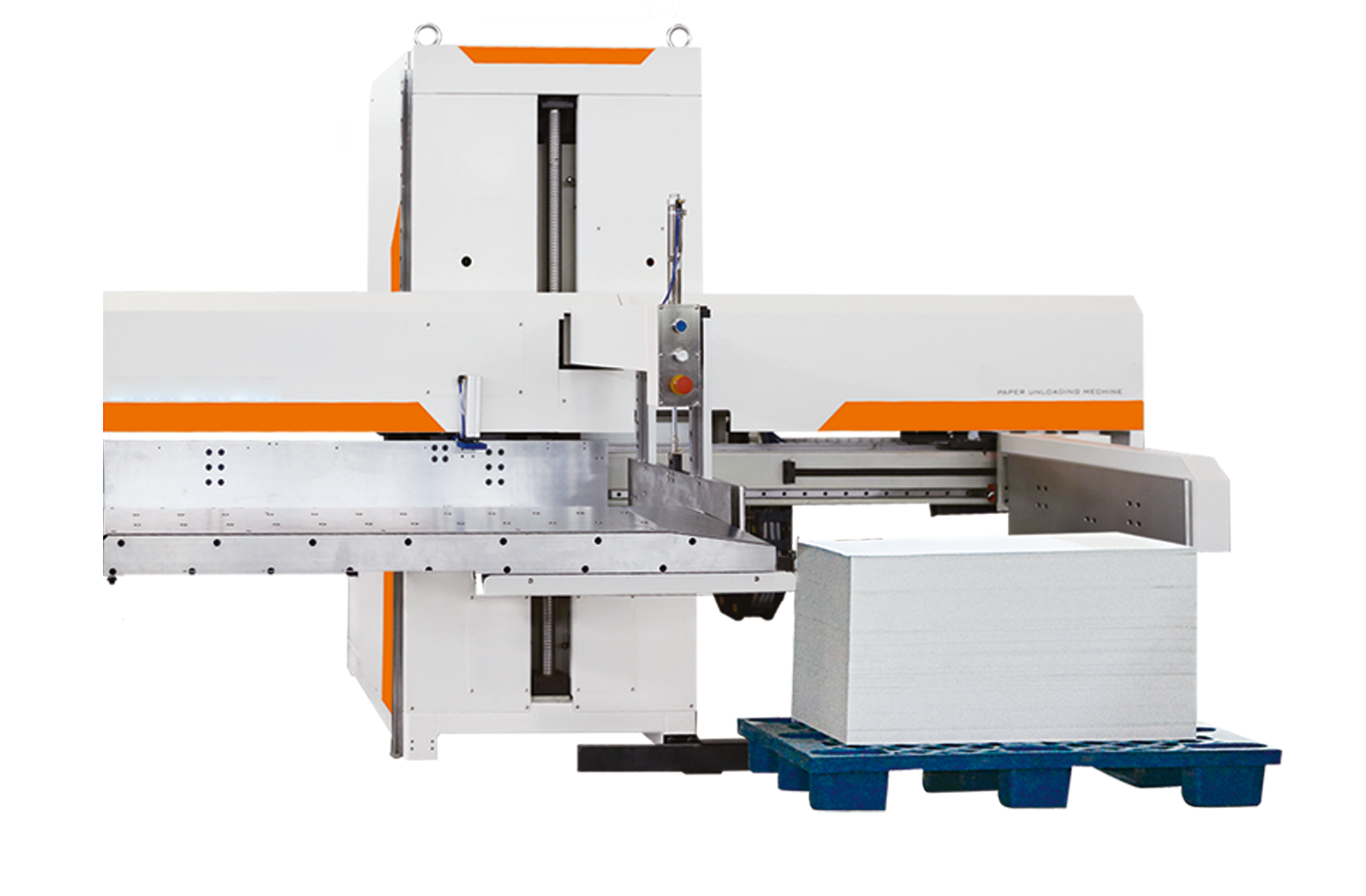

1. الإطار الرئيسي ملحوم بمواد عالية الجودة ، وإزالة الإجهاد عن طريق تخفيف الإجهاد الاهتزازي ، وله قوة عالية ، والاستقرار والموثوقية ، وعمر الخدمة الطويل.
2. يتم استخدام قضبان نقابة مزدوجة على كلا الجانبين للحركة لأعلى ولأسفل لمنصة تفريغ الورق: السكك الحديدية دليل الحجم الكبير (35) السكك الحديدية الخطي الدقيقة عالية الدقة ، يتم تشكيل أخدود الدليل بواسطة مركز الآلات ، الدقة هي ضمن 0.05 MM ؛ برغي الكرة عالي الدقة (φ50mm , TBI) ، تأكد من أن التحكم الدقيق في وضع التحريك لأعلى ولأسفل في غضون 1 مم.
3. منصة تفريغ الورق باستخدام بنية تعويم الهواء عالية الكثافة ، فإن جزء التفريغ يطفو على جانب واحد ويتمسك على الجانب الآخر ، وتأكد من أن الورق تتحرك بسهولة ومرونة وتفريغ الورق بدقة.
4. تقع عموديات منصة التفريغ وقوس الجهاز بأكمله في حدود 1 مم للتأكد من أن التفريغ أنيق ودقيق.
5. نظام التحكم في البرنامج معقول في التصميم ، العرض المستقر والموثوق ، الآلي للغاية ، الديناميكي للأخطاء ومريحة في الإزالة.
6. الجهاز الكهربائي باستخدام منتجات شهيرة مثل Omron 、 Schneider التي لها أداء مستقر وحياة طويلة الخدمة.
1. الإطار الرئيسي ملحوم بمواد عالية الجودة ، وإزالة الإجهاد عن طريق تخفيف الإجهاد الاهتزازي ، وله قوة عالية ، والاستقرار والموثوقية ، وعمر الخدمة الطويل.
2. يتم استخدام قضبان نقابة مزدوجة على كلا الجانبين للحركة لأعلى ولأسفل لمنصة تفريغ الورق: السكك الحديدية دليل الحجم الكبير (35) السكك الحديدية الخطي الدقيقة عالية الدقة ، يتم تشكيل أخدود الدليل بواسطة مركز الآلات ، الدقة هي ضمن 0.05 MM ؛ برغي الكرة عالي الدقة (φ50mm , TBI) ، تأكد من أن التحكم الدقيق في وضع التحريك لأعلى ولأسفل في غضون 1 مم.
3. منصة تفريغ الورق باستخدام بنية تعويم الهواء عالية الكثافة ، فإن جزء التفريغ يطفو على جانب واحد ويتمسك على الجانب الآخر ، وتأكد من أن الورق تتحرك بسهولة ومرونة وتفريغ الورق بدقة.
4. تقع عموديات منصة التفريغ وقوس الجهاز بأكمله في حدود 1 مم للتأكد من أن التفريغ أنيق ودقيق.
5. نظام التحكم في البرنامج معقول في التصميم ، العرض المستقر والموثوق ، الآلي للغاية ، الديناميكي للأخطاء ومريحة في الإزالة.
6. الجهاز الكهربائي باستخدام منتجات شهيرة مثل Omron 、 Schneider التي لها أداء مستقر وحياة طويلة الخدمة.
نموذج | AS100 | AS145 |
أقصى حجم | 1060 × 780mm | 1450 × 1100mm |
Min .Seet Size | 400 × 400 مم | 400 × 400 مم |
أقصى | 1650mm (بما في ذلك البليت الخشبي) | 1650mm (بما في ذلك البليت الخشبي) |
أقصى. ارتفاع الحلم | 160mm | 160mm |
دقيقة. ارتفاع الحلم | 40mm | 40mm |
دقة | 150mm | 150mm |
الأعلى. جار التحميل | ≤150 كجم | ≤300 كجم |
التفريغ. الوقت | 18-42 ثانية/مرات | 26-50 ثانية/مرات |
قوة | 380VAC 50Hz ن بي | 380 VAC 50Hz N PE |
نظام تشغيل | PLC تسيطر عليها | |
طاقة الآلة | 2.7kw | |
وزن | 1100 كجم | |
حجم الآلة | 2750 × 2200 × 2200 مم (L × W × H) |
نموذج | AS100 | AS145 |
أقصى حجم | 1060 × 780mm | 1450 × 1100mm |
Min .Seet Size | 400 × 400 مم | 400 × 400 مم |
أقصى | 1650mm (بما في ذلك البليت الخشبي) | 1650mm (بما في ذلك البليت الخشبي) |
أقصى. ارتفاع الحلم | 160mm | 160mm |
دقيقة. ارتفاع الحلم | 40mm | 40mm |
دقة | 150mm | 150mm |
الأعلى. جار التحميل | ≤150 كجم | ≤300 كجم |
التفريغ. الوقت | 18-42 ثانية/مرات | 26-50 ثانية/مرات |
قوة | 380VAC 50Hz ن بي | 380 VAC 50Hz N PE |
نظام تشغيل | PLC تسيطر عليها | |
طاقة الآلة | 2.7kw | |
وزن | 1100 كجم | |
حجم الآلة | 2750 × 2200 × 2200 مم (L × W × H) |
Eحمض القطع
رقم. | القطع | ماركة |
1 | 400VA عزل المحول | qdly |
2 | مرشح الموجة | قليل |
3 | PLC | دلتا |
4 | محرك المصعد المضيف 、 مروحة | ls |
5 | قاطع دائرة | ls |
6 | العاكس | Rexroth |
7 | تناوب | IDEC |
8 | مزود الطاقة | أومرون |
9 | شاشة اللمس HMI | أومرون |
10 | زر ابدأ 、 زر إعادة الضبط | شنايدر |
11 | جهاز محدد | ينزع |
12 | مفتاح كهروضوئي | باناسونيك |
13 | مفتاح النهج | أومرون |
الأجزاء الأخرى
رقم. | القطع | ملاحظات |
1 | محمل كرة أخدود عميق | C & u |
2 | تحمل الخطية | MYT |
3 | اسطوانة | SNS |
4 | Oilless تزييت تحمل | TJ |
5 | الكرة اللولبية | TBI |
6 | الدليل الخطي السكك الحديدية | haoze |
7 | الآلات الكهربائية | Cpg |
8 | المعجب | شينغونغ |
9 | حزام متزامن | بيدي |
10 | صمام الملف اللولبي | إيسون |
أدوات
اسم | كمية | وحدة | تحديد |
صندوق الأدوات | 1 | قطعة | |
مفك براغي | 2 | قطعة | + - كل واحد |
مفتاح براغي قابل للتعديل | 1 | قطعة | 300 |
مسدس داخلي مفتاح البراغي | 1 | تعيين | اساسي |
وعاء الزبدة | 1 | قطعة | |
المسطرة الحديدية | 1 | قطعة | 1 متر |
كماشة | 1 | قطعة | |
شريط | 1 | قطعة | 2meters |
قطعة منفصلة
اسم | كمية | وحدة | تحديد |
توسع المسمار M12 | 4 | قطعة | |
أنبوب ضغط الهواء φ12 | 10 | متر | |
حبة الغاز | 10 | قطعة | |
أنبوب الهواء | 1 | متر |
Eحمض القطع
رقم. | القطع | ماركة |
1 | 400VA عزل المحول | qdly |
2 | مرشح الموجة | قليل |
3 | PLC | دلتا |
4 | محرك المصعد المضيف 、 مروحة | ls |
5 | قاطع دائرة | ls |
6 | العاكس | Rexroth |
7 | تناوب | IDEC |
8 | مزود الطاقة | أومرون |
9 | شاشة اللمس HMI | أومرون |
10 | زر ابدأ 、 زر إعادة الضبط | شنايدر |
11 | جهاز محدد | ينزع |
12 | مفتاح كهروضوئي | باناسونيك |
13 | مفتاح النهج | أومرون |
الأجزاء الأخرى
رقم. | القطع | ملاحظات |
1 | محمل كرة أخدود عميق | C & u |
2 | تحمل الخطية | MYT |
3 | اسطوانة | SNS |
4 | Oilless تزييت تحمل | TJ |
5 | الكرة اللولبية | TBI |
6 | الدليل الخطي السكك الحديدية | haoze |
7 | الآلات الكهربائية | Cpg |
8 | المعجب | شينغونغ |
9 | حزام متزامن | بيدي |
10 | صمام الملف اللولبي | إيسون |
أدوات
اسم | كمية | وحدة | تحديد |
صندوق الأدوات | 1 | قطعة | |
مفك براغي | 2 | قطعة | + - كل واحد |
مفتاح براغي قابل للتعديل | 1 | قطعة | 300 |
مسدس داخلي مفتاح البراغي | 1 | تعيين | اساسي |
وعاء الزبدة | 1 | قطعة | |
المسطرة الحديدية | 1 | قطعة | 1 متر |
كماشة | 1 | قطعة | |
شريط | 1 | قطعة | 2meters |
قطعة منفصلة
اسم | كمية | وحدة | تحديد |
توسع المسمار M12 | 4 | قطعة | |
أنبوب ضغط الهواء φ12 | 10 | متر | |
حبة الغاز | 10 | قطعة | |
أنبوب الهواء | 1 | متر |
