LQMX1300
UPG
توافر الحالة: | |
---|---|
الكمية: | |
ميزة
هذه الآلة عبارة عن معدات خاصة لخلاص الصناديق المموجة بالألوان الراقية ، والتي تم تطويرها بشكل مبتكر من قبل شركتنا ، وتحقق الأتمتة من التغذية الورقية ، وقطعة القالب وتسليم الورق.
أقل فريدة من نوعها مصاصة يمكن للهيكل تحقيق التغذية الورقية غير المستمرة وتجنب مشكلة الخدش في صناديق الألوان بشكل فعال.
إنه يتبنى آليات متقدمة مثل آلية الفهرسة المتقطعة عالية الدقة ، والقابض الهوائي الإيطالي ، وتنظيم الضغط اليدوي ، وجهاز قفل المطاردة الهوائية.
تضمن عملية التصنيع الصارمة والدقيقة تشغيلًا دقيقًا وفعالًا ومستقرًا للجهاز بأكمله.
خصائص التفاصيل

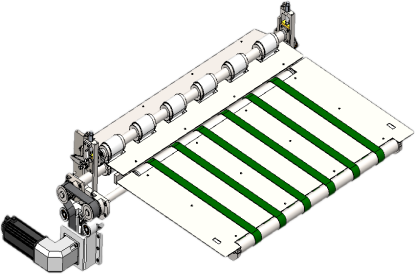

وحدة التغذية

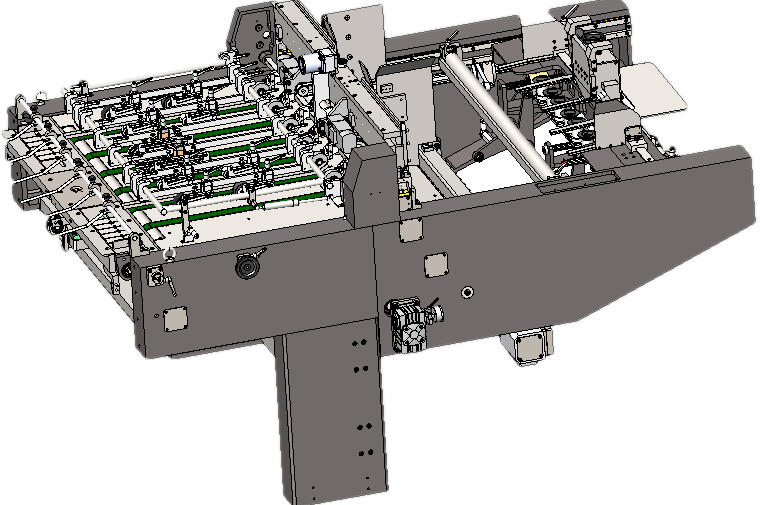

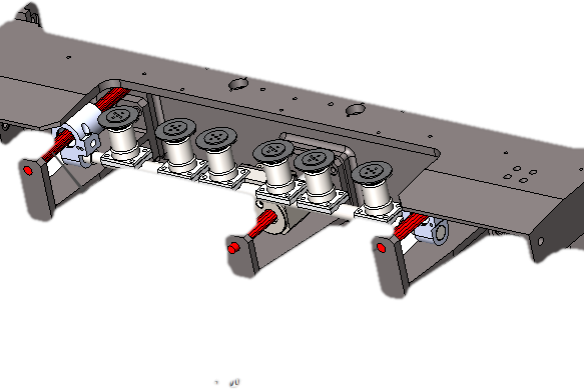

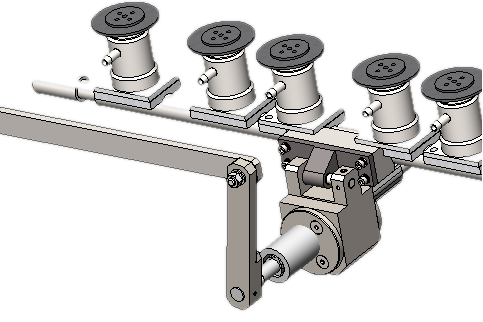

تغذية الورق يعتمد آلية مصاصة منخفضة ، ويأتي مصدر الطاقة الرئيسي من الجزء الذي يتقلب ، والذي يدرك التغذية الورقية غير المتوقفة ، مستقرة وفعالة. | تتبنى الأجزاء المنزلق شبحًا عالي الجودة للكرة ومجهزة ببنية تزييت تلقائية لضمان دقة التشغيل الميكانيكي وزيادة عمر الخدمة. | يمكن ضبط المصاصون في أي وقت وفقًا لانحناء الورقة لضمان تشغيل مستقر وتقليل وقت التوقف وتحسين كفاءة العمل. |

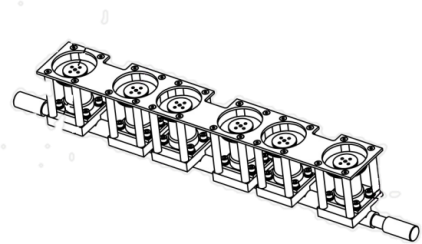

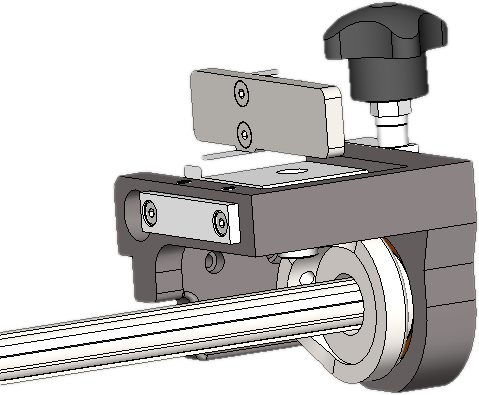

بنية مضادة الخدش الفريدة يقلل من الخدش ويحسن جودة قطع الموت. | تعتمد دفعة تحديد المواقع على اليسار واليمين بنية CAM عالية الدقة للتأكد من أن الورقة مستقرة ودقيقة في مكانها في إطار العمل عالي السرعة. إنه مدفوع بالشريحة ولديه دقة أعلى. | جزء التغذية الورقية مدفوعة المؤازرة ، والورقة لها عملية أسف سريعة قبل الوصول إلى الأمام لضمان وضع الورقة بدقة والحافة الأمامية مسطحة |

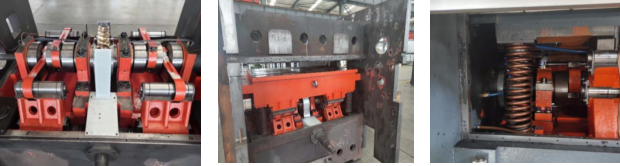

يموت وحدة قطع
يتبنى معدات الدودة الدقيقة والعمود المرفقي توصيل آلية قضيب لجعل ناقل الحركة الميكانيكي مستقر. تروس الدودة وقضبان توصيل العمود المرفقي مصنوعة من مواد سبيكة عالية الجودة وهي أرضية دقيقة ومعالجتها بواسطة أدوات الآلات المستوردة الكبيرة. يتم تجميع أجزاء الإرسال الرئيسية من قبل كبار الفنيين بعد تجريدها وطحنها لتمديد عمر خدمة الجهاز. | يتم إلقاء المكونات الرئيسية مثل المنصة السفلية ، والمنصة المتحركة ، والمنصة العلوية العلوية ، وجسم الماكينة من الحديد الدكتلي عالي القوة ويتم معالجته بواسطة مركز توصيل مستوردة واسع النطاق لضمان ضغط مستقر للموت وتوفير وقت جاهز للوحة . | تم تجهيز المنصة المتحركة بربيع ضغط لجعل المنصة تتحرك لأعلى ولأسفل بشكل أكثر سلاسة وحفظ المحرك الرئيسي. |

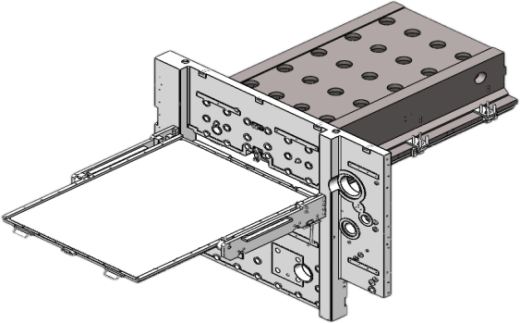

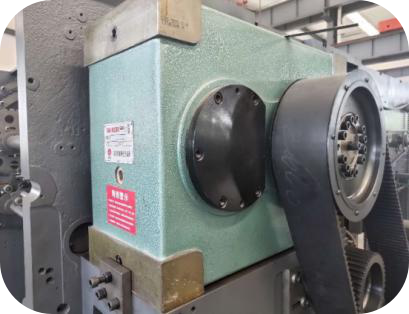

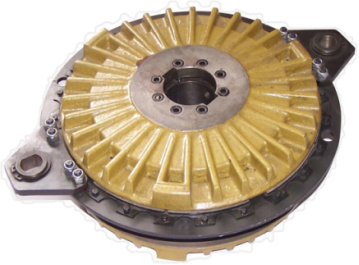

تم تصميم مطاردة قطع الموت لتكون آمنة وسهلة التحرك. يجعل الجهاز الدوار تحميل اللوحة والتعديل بشكل أسرع وأكثر ملاءمة. يجعل القفل الهوائي المطاردة ثابتة بدقة ودقة وتوفير الوقت. الصفيحة الفولاذية معلقة الهواء وسهلة التحرك. | يضمن جهاز الفهرسة الصنع تايوان فهرسة أكثر دقة ، ودقة أعلى لقطات الموت. | إنه يتبنى القابض الهوائي الإيطالي ، الذي له عمر طويل ، ضوضاء منخفضة ، فرملة مستقرة ، قابض سريع ، قوة نقل كبيرة ، أداء أكثر استقرارًا ودائمًا.
|

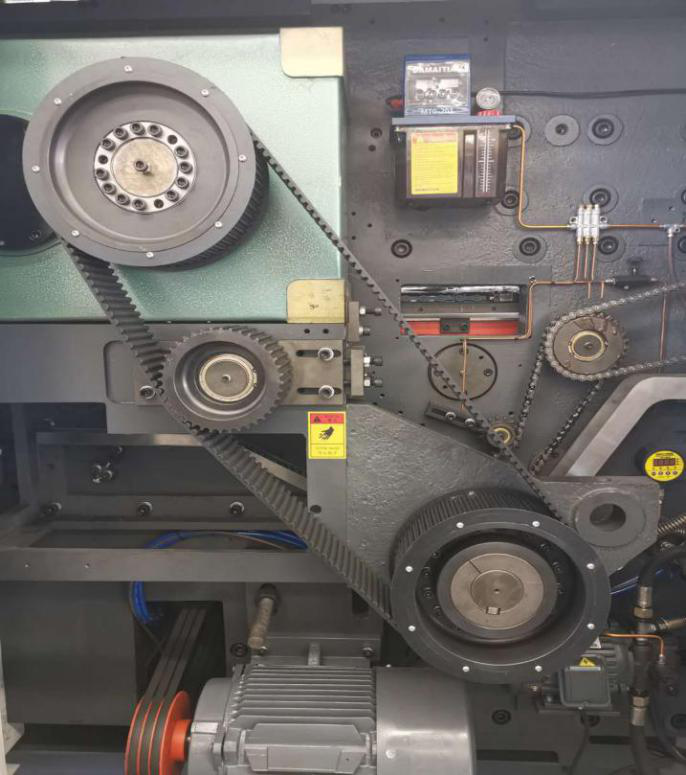

جزء النقل
باستخدام حزام المسنن للإرسال ، ودقة أعلى واستقرار أفضل. |
جزء التسليم

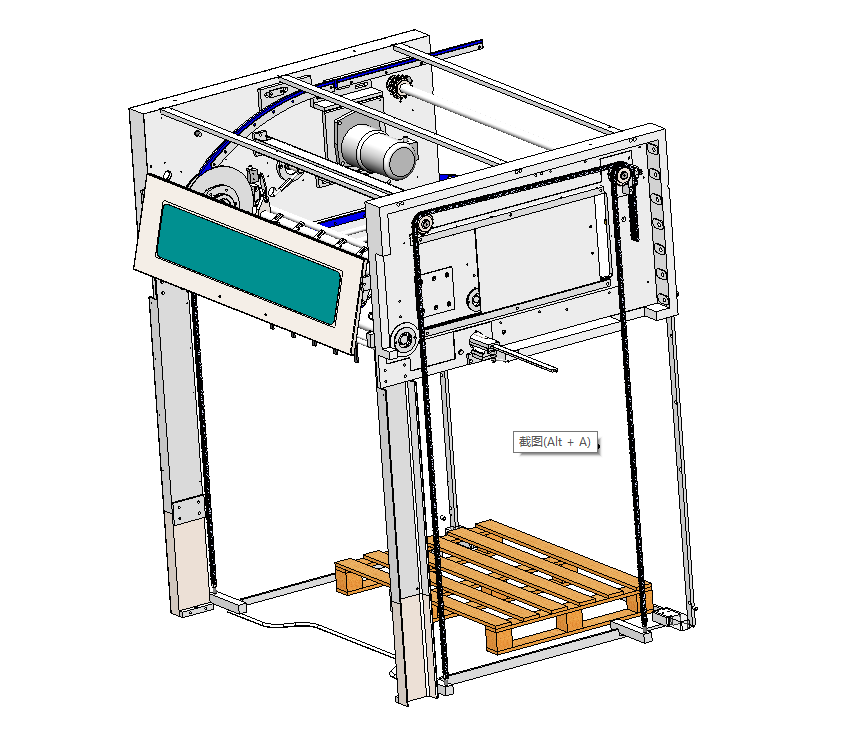

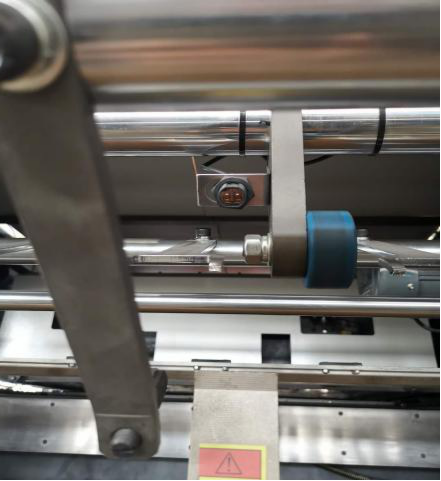

يستخدم جدول التسليم لجمع الورق. هناك مفاتيح اكتشاف في العديد من الأماكن لضمان انخفاض كومة الورق تلقائيًا وتنبيه الإنذارات للسرعة إلى أسفل عندما تكون الورق ممتلئة لتجنب ارتفاع Ver. | يمنع التبديل الكهروضوئي المضاد للورق من التدحرج. |
جزء التشحيم

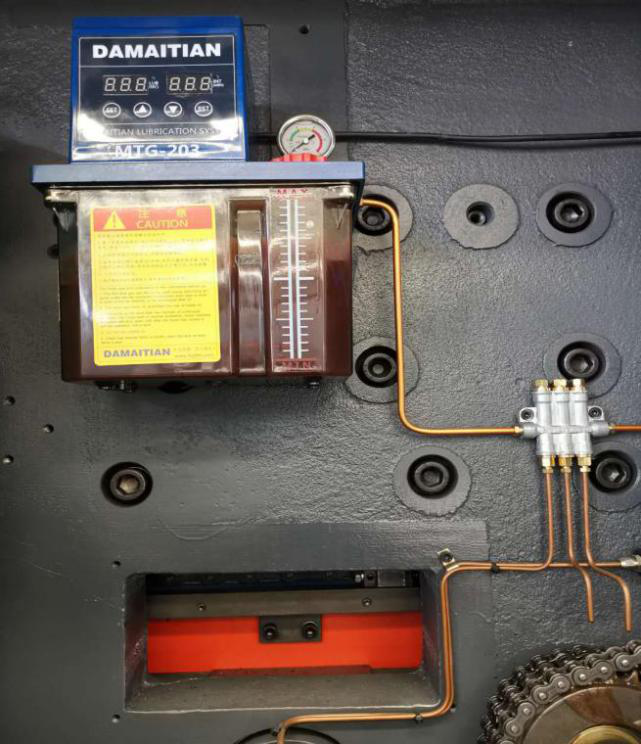

يمكّن نظام التشحيم التلقائي من وقت التشحيم وكمية الزيت بحرية وفقًا للوضع الفعلي. تشمل نقاط التشحيم سلسلة شريط القابض وسلسلة الإرسال والكاميرا والأجزاء المتحركة النسبية الأخرى. |

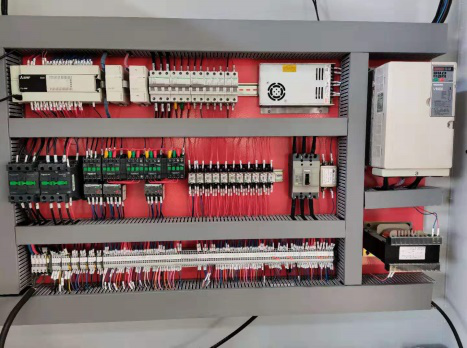

نظام التحكم الكهربائي

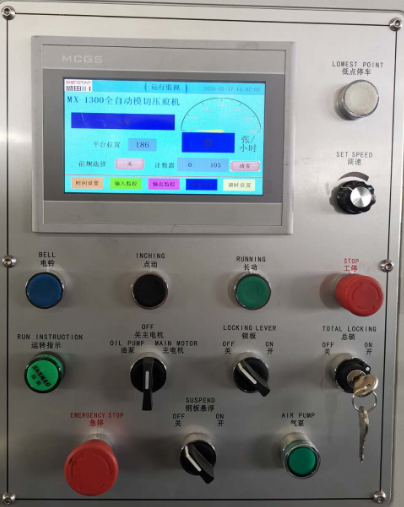

يتحكم PLC في تشغيل الجهاز بأكمله ونظام مراقبة المتاعب. تستخدم المكونات الكهربائية ومفاتيح المراقبة العلامات التجارية الشهيرة من اليابان وألمانيا وفرنسا وتايوان ، وما إلى ذلك ، مع التحكم الدقيق للحركة والأداء المستقر. | يتم إجراء تفاعل الحاسوب البشري من خلال شاشة LCD عالية الدقة في جميع أنحاء العمل ، وهو مريح للمشغل لمراقبة حالة تشغيل الجهاز واستكشاف الأخطاء وإصلاحها في الوقت المناسب. |
ميزة
هذه الآلة عبارة عن معدات خاصة لخلاص الصناديق المموجة بالألوان الراقية ، والتي تم تطويرها بشكل مبتكر من قبل شركتنا ، وتحقق الأتمتة من التغذية الورقية ، وقطعة القالب وتسليم الورق.
أقل فريدة من نوعها مصاصة يمكن للهيكل تحقيق التغذية الورقية غير المستمرة وتجنب مشكلة الخدش في صناديق الألوان بشكل فعال.
إنه يتبنى آليات متقدمة مثل آلية الفهرسة المتقطعة عالية الدقة ، والقابض الهوائي الإيطالي ، وتنظيم الضغط اليدوي ، وجهاز قفل المطاردة الهوائية.
تضمن عملية التصنيع الصارمة والدقيقة تشغيلًا دقيقًا وفعالًا ومستقرًا للجهاز بأكمله.
خصائص التفاصيل
وحدة التغذية
تغذية الورق يعتمد آلية مصاصة منخفضة ، ويأتي مصدر الطاقة الرئيسي من الجزء الذي يتقلب ، والذي يدرك التغذية الورقية غير المتوقفة ، مستقرة وفعالة. | تتبنى الأجزاء المنزلق شبحًا عالي الجودة للكرة ومجهزة ببنية تزييت تلقائية لضمان دقة التشغيل الميكانيكي وزيادة عمر الخدمة. | يمكن ضبط المصاصون في أي وقت وفقًا لانحناء الورقة لضمان تشغيل مستقر وتقليل وقت التوقف وتحسين كفاءة العمل. |
بنية مضادة الخدش الفريدة يقلل من الخدش ويحسن جودة قطع الموت. | تعتمد دفعة تحديد المواقع على اليسار واليمين بنية CAM عالية الدقة للتأكد من أن الورقة مستقرة ودقيقة في مكانها في إطار العمل عالي السرعة. إنه مدفوع بالشريحة ولديه دقة أعلى. | جزء التغذية الورقية مدفوعة المؤازرة ، والورقة لها عملية أسف سريعة قبل الوصول إلى الأمام لضمان وضع الورقة بدقة والحافة الأمامية مسطحة |
يموت وحدة قطع
يتبنى معدات الدودة الدقيقة والعمود المرفقي توصيل آلية قضيب لجعل ناقل الحركة الميكانيكي مستقر. تروس الدودة وقضبان توصيل العمود المرفقي مصنوعة من مواد سبيكة عالية الجودة وهي أرضية دقيقة ومعالجتها بواسطة أدوات الآلات المستوردة الكبيرة. يتم تجميع أجزاء الإرسال الرئيسية من قبل كبار الفنيين بعد تجريدها وطحنها لتمديد عمر خدمة الجهاز. | يتم إلقاء المكونات الرئيسية مثل المنصة السفلية ، والمنصة المتحركة ، والمنصة العلوية العلوية ، وجسم الماكينة من الحديد الدكتلي عالي القوة ويتم معالجته بواسطة مركز توصيل مستوردة واسع النطاق لضمان ضغط مستقر للموت وتوفير وقت جاهز للوحة . | تم تجهيز المنصة المتحركة بربيع ضغط لجعل المنصة تتحرك لأعلى ولأسفل بشكل أكثر سلاسة وحفظ المحرك الرئيسي. |
تم تصميم مطاردة قطع الموت لتكون آمنة وسهلة التحرك. يجعل الجهاز الدوار تحميل اللوحة والتعديل بشكل أسرع وأكثر ملاءمة. يجعل القفل الهوائي المطاردة ثابتة بدقة ودقة وتوفير الوقت. الصفيحة الفولاذية معلقة الهواء وسهلة التحرك. | يضمن جهاز الفهرسة الصنع تايوان فهرسة أكثر دقة ، ودقة أعلى لقطات الموت. | إنه يتبنى القابض الهوائي الإيطالي ، الذي له عمر طويل ، ضوضاء منخفضة ، فرملة مستقرة ، قابض سريع ، قوة نقل كبيرة ، أداء أكثر استقرارًا ودائمًا.
|
جزء النقل
باستخدام حزام المسنن للإرسال ، ودقة أعلى واستقرار أفضل. |
جزء التسليم
يستخدم جدول التسليم لجمع الورق. هناك مفاتيح اكتشاف في العديد من الأماكن لضمان انخفاض كومة الورق تلقائيًا وتنبيه الإنذارات للسرعة إلى أسفل عندما تكون الورق ممتلئة لتجنب ارتفاع Ver. | يمنع التبديل الكهروضوئي المضاد للورق من التدحرج. |
جزء التشحيم
يمكّن نظام التشحيم التلقائي من وقت التشحيم وكمية الزيت بحرية وفقًا للوضع الفعلي. تشمل نقاط التشحيم سلسلة شريط القابض وسلسلة الإرسال والكاميرا والأجزاء المتحركة النسبية الأخرى. |
نظام التحكم الكهربائي
يتحكم PLC في تشغيل الجهاز بأكمله ونظام مراقبة المتاعب. تستخدم المكونات الكهربائية ومفاتيح المراقبة العلامات التجارية الشهيرة من اليابان وألمانيا وفرنسا وتايوان ، وما إلى ذلك ، مع التحكم الدقيق للحركة والأداء المستقر. | يتم إجراء تفاعل الحاسوب البشري من خلال شاشة LCD عالية الدقة في جميع أنحاء العمل ، وهو مريح للمشغل لمراقبة حالة تشغيل الجهاز واستكشاف الأخطاء وإصلاحها في الوقت المناسب. |
نموذج | LQMX 1300 |
حجم الورق | 1320 × 960mm |
حجم الورق | 450 × 420mm |
Max.Die حجم قطع | 1300 × 950mm |
الحجم الداخلي للمطاردة | 1320 × 946mm |
سمك الورقة | ≤8 (اللوحة المموجة) mm |
هامش القابض | 9-17mm ، Standard13mm |
الأعلى. ضغط العمل | 300T |
الأعلى. سرعة | 6000sheets/h |
القوة الكلية | 26kw |
ضغط مصدر الهواء/تدفق الهواء | 0.55-0.7mpa/> 0.6m³/دقيقة |
وزن | 1600 كجم/1500 كجم |
الأبعاد الإجمالية (L × W × H) | 7820 × 5420 × 2370mm |
وزن الآلة | 18T |
ترتيب
رقم. | اسم | موقع | ماركة | رقم. | اسم | موقع | ماركة |
1 | معدات الدودة | قيادة الرئيسي | مع الكشط اليدوي | 11 | تحمل في الأجزاء الرئيسية | الجميع | UBC 、 Iko |
2 | Cranshaft | قيادة الرئيسي | تخفيف ، تبريد عالي التردد | 12 | محرك سيرفو | يموت قطع | ياسكاوا ، اليابان |
3 | دُودَة | قيادة الرئيسي | تخفيف ، تبريد عالي التردد | 13 | شاشة لمسية | التحكم الرئيسي | وينفيو ، تايوان |
4 | مضخة فراغ | تغذية | تونجيو ، الصين | 14 | العاكس | التحكم الرئيسي | توشيبا ، اليابان |
5 | جهاز الفهرسة | تايوان | 15 | إمداد الجهد المستقر | التحكم الرئيسي | يعني جيدا، تايوان | |
6 | القابض الهوائي | أوبي ، إيطاليا | 16 | PLC | التحكم الرئيسي | ميتسوبيشي ، اليابان | |
7 | المخفض | توصيل | CBG.TAIWAN | 17 | مفتاح التكييف | التحكم الرئيسي | شنايدر |
8 | المخفض | رفع | CBG.TAIWAN | 18 | الكسارة/ موصل | التحكم الرئيسي | شنايدر |
9 | العاشر | يموت قطع | سيمنز | 19 | موصل | التحكم الرئيسي | شنايدر |
10 | أجهزة السيارات | تغذية | inovance | 20 | التتابع المتوسط | التحكم الرئيسي | IDEC ، اليابان |
نموذج | LQMX 1300 |
حجم الورق | 1320 × 960mm |
حجم الورق | 450 × 420mm |
Max.Die حجم قطع | 1300 × 950mm |
الحجم الداخلي للمطاردة | 1320 × 946mm |
سمك الورقة | ≤8 (اللوحة المموجة) mm |
هامش القابض | 9-17mm ، Standard13mm |
الأعلى. ضغط العمل | 300T |
الأعلى. سرعة | 6000sheets/h |
القوة الكلية | 26kw |
ضغط مصدر الهواء/تدفق الهواء | 0.55-0.7mpa/> 0.6m³/دقيقة |
وزن | 1600 كجم/1500 كجم |
الأبعاد الإجمالية (L × W × H) | 7820 × 5420 × 2370mm |
وزن الآلة | 18T |
ترتيب
رقم. | اسم | موقع | ماركة | رقم. | اسم | موقع | ماركة |
1 | معدات الدودة | قيادة الرئيسي | مع الكشط اليدوي | 11 | تحمل في الأجزاء الرئيسية | الجميع | UBC 、 Iko |
2 | Cranshaft | قيادة الرئيسي | تخفيف ، تبريد عالي التردد | 12 | محرك سيرفو | يموت قطع | ياسكاوا ، اليابان |
3 | دُودَة | قيادة الرئيسي | تخفيف ، تبريد عالي التردد | 13 | شاشة لمسية | التحكم الرئيسي | وينفيو ، تايوان |
4 | مضخة فراغ | تغذية | تونجيو ، الصين | 14 | العاكس | التحكم الرئيسي | توشيبا ، اليابان |
5 | جهاز الفهرسة | تايوان | 15 | إمداد الجهد المستقر | التحكم الرئيسي | يعني جيدا، تايوان | |
6 | القابض الهوائي | أوبي ، إيطاليا | 16 | PLC | التحكم الرئيسي | ميتسوبيشي ، اليابان | |
7 | المخفض | توصيل | CBG.TAIWAN | 17 | مفتاح التكييف | التحكم الرئيسي | شنايدر |
8 | المخفض | رفع | CBG.TAIWAN | 18 | الكسارة/ موصل | التحكم الرئيسي | شنايدر |
9 | العاشر | يموت قطع | سيمنز | 19 | موصل | التحكم الرئيسي | شنايدر |
10 | أجهزة السيارات | تغذية | inovance | 20 | التتابع المتوسط | التحكم الرئيسي | IDEC ، اليابان |
