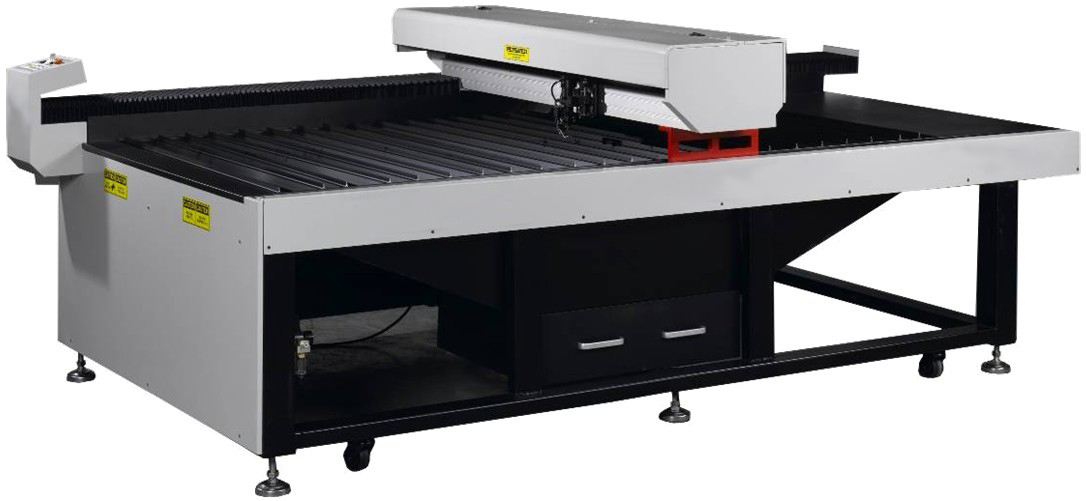

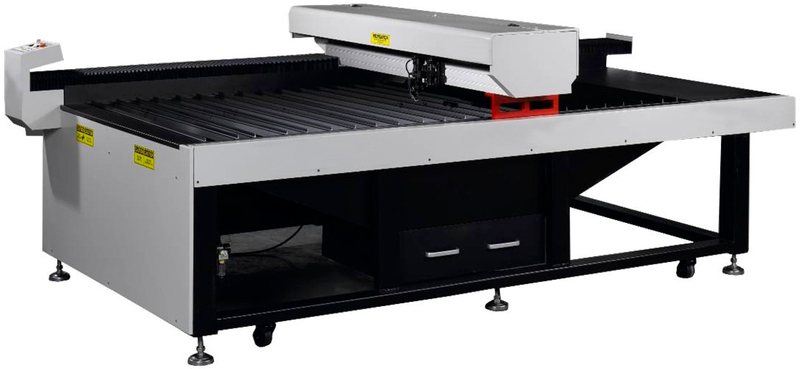

آلة القطع بالليزر SC-280 GSI

نموذج:
SC-280.
المنتج العلامة التجارية:
UPG

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

1. تم تصميم 280sc للشركة المتوسطة ذات الوصفات المتوسطة، والاستثمار المنخفض والاستهلاك الصغير مناسب خصيصا لالتقاط القاطع الأصلي باليد إلى القاطع بالليزر للشركات المهنية وكذلك متطلبات مصانع التعبئة الكبيرة.

2. يتم إنتاج الليزر DC عالي الجودة 280W بواسطة GSI من U.K. نمط الشعاع هو نوعية جيدة وموثوقة ومستقرة، والحياة المتوسط حوالي 10000 ساعة. يمكن استعادتها السلطة على الرغم من نفخ طريقة بعد انتهاء حياتها. عملية التضخيم في مصنع GSI Suzhou.

3. اعتمدت 280sc بصرية ثابتة براءات الاختراع لضمان ضمانات نفس جودة القطع على منطقة العمل بأكملها، والأداء الديناميكي، ودقة عالية، ومناسبة للكثافة ذات الشدة طويلة الأجل

مميزات:

الليزر المستورد، المحركات، المسمار الرصاص، السكك الحديدية دليل وغيرها من الأجزاء الرئيسية لضمان موثوقية المنتج؛
مبرد محلي، دقة تصل إلى ± 1 ℃.
يضمن النظام البصري الثابت نفس جودة القطع على منطقة العمل بأكملها. (براءة الاختراع)
مجال العمل: 1250mmx2500mm؛
280W الليزر DC (U.K. GSI)، تكاليف التشغيل المنخفضة للغاية، والعمل دون أي استهلاك غاز؛
نقل الكرة المسمار عالية الدقة مع محرك سيرفو ميتسوبيشي لضمان دقة القطع؛
لمس النظام التالي لقطع يموت واسع وتكييف تلقائيا مع السطح غير المستوي للوحة لضمان نتائج القطع من الجدول بأكمله؛
نظام العادم المزدوج العلوي والسفلي، والدخان القوي لحماية البصرية لا تكون ملوثة؛
المسمار، السكك الحديدية دليل وغيرها من الأجزاء المتحركة كلها لوبى الدخان مصمم لحماية الدقة الآلية؛

نموذج	280SC-GSI.
منطقة العمل	1250mmx1250mm.
قوة الليزر	أنبوب الليزر 280W (UK GSI)
سرعة القطع	سرعة قطع سمك 18 مم يموت مجلس 240-270mm / دقيقة (الهواء الفرعي: الهواء المضغوط)
عرض فتحة قطع	0.3-0.7MM.
دقة تحديد الموقع	± 0.05mm
دقة الشكل	± 0.05mm / م
سرعة تحديد المواقع	20 متر / دقيقة
الوزن الصافي	1000 كجم
مزود الطاقة	380V ± 10٪ / 15A

* ملاحظة: سرعة القطع لديها تغيير طفيف. يعتمد على الكثافة والرطوبة من المجلس يموت.

سرعة القطع

المواد	قطع الغاز الفرعي	سمك (مم)	سرعة القطع (مم / دقيقة)
يموت المجلس	هواء مضغوط	18	240 ~ 270.

استهلاك الكهرباء

العناصر	الكهرباء المستهلكة (KW / H)	إجمالي الكهرباء المستهلكة (KVA)	الكهرباء المستهلكة لأنه في الساعة
أنبوب الليزر	1.5kw.	5.64kva.	5.64 °
آلة الجهاز	0.14kw.
نظام التبريد	1.4kw.
تطهير مضخة الغاز	0.3kw.
الجانب السفلي العادم منفاخ	1.35kw.
منفاخ العادم الصعودي	0.95kw.

200SC. MعينConfiguration.:

العناصر	تخصيص	كمية	ملاحظة
معالجة السفر	X-Axis 1250mm / Y-Axis 1250mm / z-axis 60mm	مجموعة واحدة	200sc هيئة آلة القياسية
أنبوب الليزر	280W.	مجموعة واحدة	المملكة المتحدة GSI.
عالية الدقة الكرة برغي الإرسال	تسمم دقة ± 0.05mm	اثنين من مجموعة	X-AXIS / Y-AXIS / Make-in Taiwan
محرك سيرفو القيادة		اثنين من مجموعة	X-AXIS / Y-AXIS / اليابان ميتسوبيشي
لمست النظام التالي		مجموعة واحدة	التكيف تلقائيا مع سطح غير متساوي للوحة
لوحة التحكم	الهواء / الطوارئ / اختبار / بدء / إيقاف مؤقت وغيرها	مجموعة واحدة	السيطرة المباشرة على حركة الجسم آلة
مرآة	المرايا والعدسات التركيز	مجموعة واحدة	يمكن تنظيفها مباشرة ومريحة لاستبدالها
مبرد	وظيفة مراقبة منخفضة الضوضاء ومنخفضة التكلفة والشاملة؛ الدقة ± 1 ℃	مجموعة واحدة	الصين
التحكم في النظام	نظام التحكم في الكمبيوتر وبرامج نظام التحكم بالليزر المتخصصة	مجموعة واحدة	حقوق الملكية الفكرية الملكية
نظام استخراج الدخان	نظام استخراج الدخان المزدوج العلوي والسفلي	مجموعة واحدة	العادم القوي
مرفق أداة	أدوات مفيدة وغيرها من مواد ضبط الضوء	مجموعة واحدة
جامع مواد القطع	جامع مواد القطع أو الدرج	واحد	تكون موجودة في أسفل الجسم
تعليمات التشغيل		مجموعة واحدة
خط الطاقة		8M.
أنابيب العادم		10 متر

بيئة المعدات

مشروع	وصف	ملاحظات
آلة يغطي المنطقة	4000mmx5000mm.	دقيقة. رجع
أوزان الآلة	1000 كجم
إعدادات درجة الحرارة مبرد	15-30 ℃.	وفقا للبيئة، درجة الحرارة والرطوبة.
درجة حرارة البيئة	15-28 ℃.	عندما يعمل الجهاز
درجة حرارة تخزين الجهاز	> 5 ℃	عندما لا يعمل الجهاز
الرطوبة النسبية	<60٪
المتطلبات الأرضية	حاجة أرضية ملموسة الطلاء أو متجر Terrazzo	ليس هناك المصدر الزلزالي في جميع أنحاء المناطق
متطلبات داخلي	بيئة نظيفة وخالية من الغبار
متطلبات الطاقة	380V ± 10٪ / 15A
الحاسوب	P4 / 512M / 40G / WIN2000 أو أعلى	الحد الأدنى لمتطلبات التكوين
متطلبات المضخة	حجم الغاز: 0.08m³ / الضغوط: 7kg / cm³	حجم الواجهة 6mm القصبة الهوائية
مروحة الطرد المركزي	> 1000 م³/ H.	حجم الواجهة φ200mm القناة
الماء منزوع الأيونات	40L	للتبريد، تغير كل 3-4 أسابيع

مقارنةGSI 200W معصينىأنبوب الليزر

العناصر	GSI280W.	أنبوب الليزر الزجاجي الصيني
أوقات الحياة	10000 ساعة	2000 ساعة
إعادة ملء الغاز	نعم	لا
جودة شعاع	ممتاز	طبيعي
مصداقية	عالي	طبيعي

NOTE: في الوقت الحاضر،صينىأنبوب الليزر الزجاجي أقل من 150W يحتوي على طاقة ليزر مستقرة، عمره لمدة 2000 ساعة.صينىأنبوب الليزر 200W، 300W و 400Wكلها غير ناضجةالمنتجات ولها خطأ كبير جدا.

على:

تحت:

آلة القطع بالليزر يموت مجلس آلة القطع بالليزر القطع بالليزر آلة القطع بالليزر التلقائي آلة قطع الليزر ورقة

منتجات ذات صله

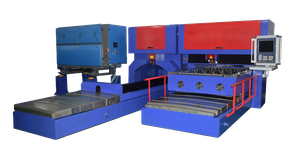

LQ-FR Series Flat and Rotary Die Board Machine

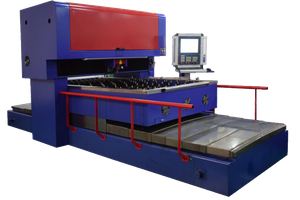

LQ-1225 Series Flat Die Board Machine
